*接口配置: * 4路HDMI輸入端和2路HDMI輸出端；
* 2組模擬立體聲輸入接口；
* 2路外接麥克風輸入接口；
* USB和TF(micro-SD)卡輸入端；
* 2路數字輸入端（光纖和同軸輸入）；
* 7通道音箱輸出接口，提供7x150W功率輸出；
* 7.1聲道Pre-outs 前置輸出，可拓展外部功率擴大器。
*功能特點:* 專業級卡拉OK效果；
* Dolby Atmos、DTS:X授權認證解碼技術；
* 支持HDCP 2.2高帶寬數字內容保護技術；
* HDMI帶OSD拓傳功能,用戶操作菜單直接屏幕顯示；
* ARC音頻信號回傳功能；可將電視機音頻回傳至本機；
* 4K60幀、HDMI 2.0、4進2出，傳輸質量比普通4K提升一倍；
* 豐富的連接方式：藍牙、SD卡、USB播放、光纖、同軸接入；
* 六種內置場景模式可選(K歌、音樂、游戲、會議、電影、自定義模式)；
*HD-7.1P參數：* 輸出功率：(8Ω 150W*7，4Ω 250W*7)
* 頻率響應：20Hz-20kHz（±0.5dB）
* 總諧波失真：<0.04%
* 信噪比：>96dB
* 最大不失真輸入電平：+8.7 dBu
* 麥克風輸入靈敏度：33mV
* 音樂輸入靈敏度：0.775Vrms
* 適應電源：180V-240V
* 電源功耗：2W—1500W
* 待機功耗：<2W
* 尺寸（寬/高/深）：430mm/80.5mm/318mm
* 重量（凈重/毛重）：5.4kg/6.6kg

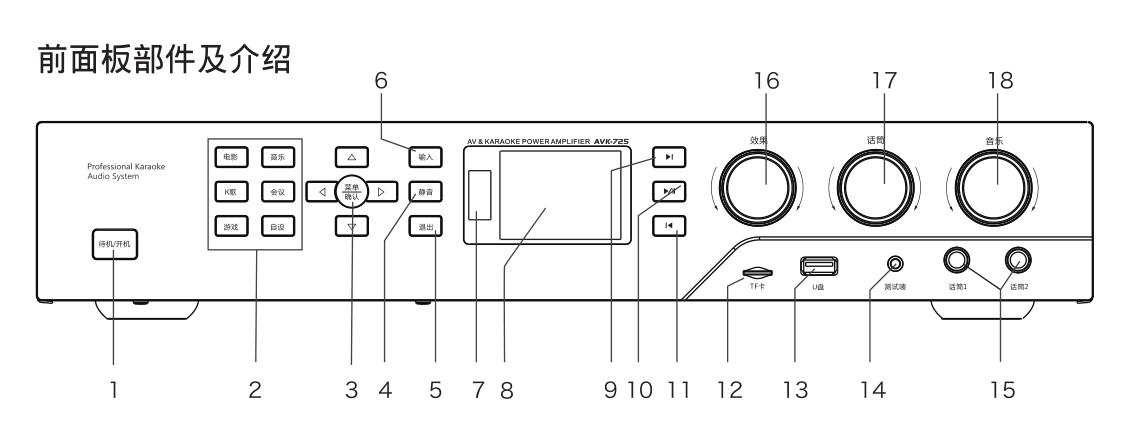

*前面板說明：
| 1、待機/喚醒鍵 |
10、播放/暫停鍵 |
| 2、場景模式選擇 |
11、上一首 |
| 3、功能菜單進入、菜單上翻頁、下翻頁、上一個參數、下一個參數鍵 |
12、SD卡插口 |
| 4、靜音鍵 |
13、U盤插口 |
| 5、退出鍵 |

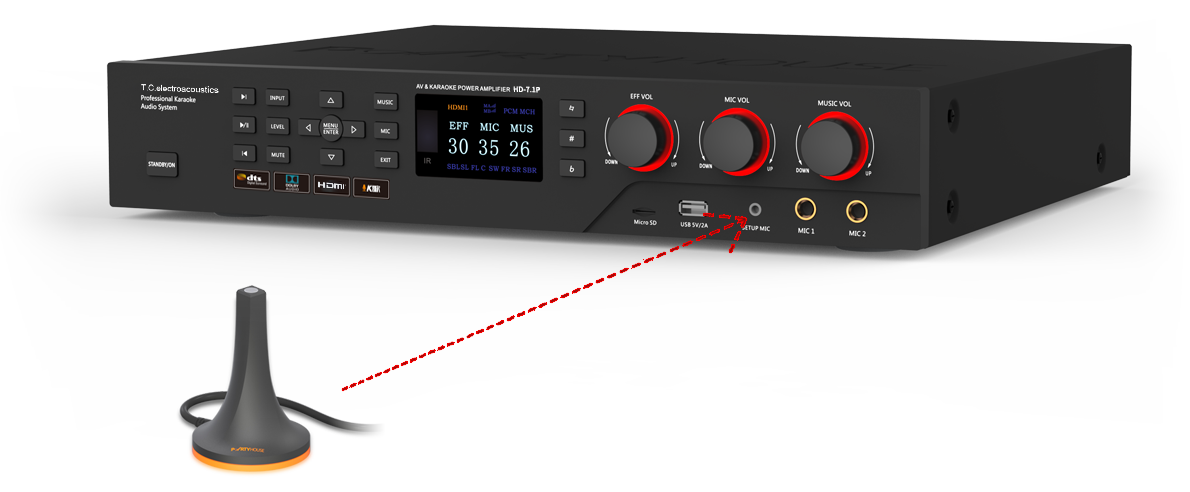

14、聲場測試插孔 |
| 6、輸入源選擇鍵 |
15、話筒插孔 |
| 7、紅外遙控接收窗 |
16、效果總音量調節旋鈕 |

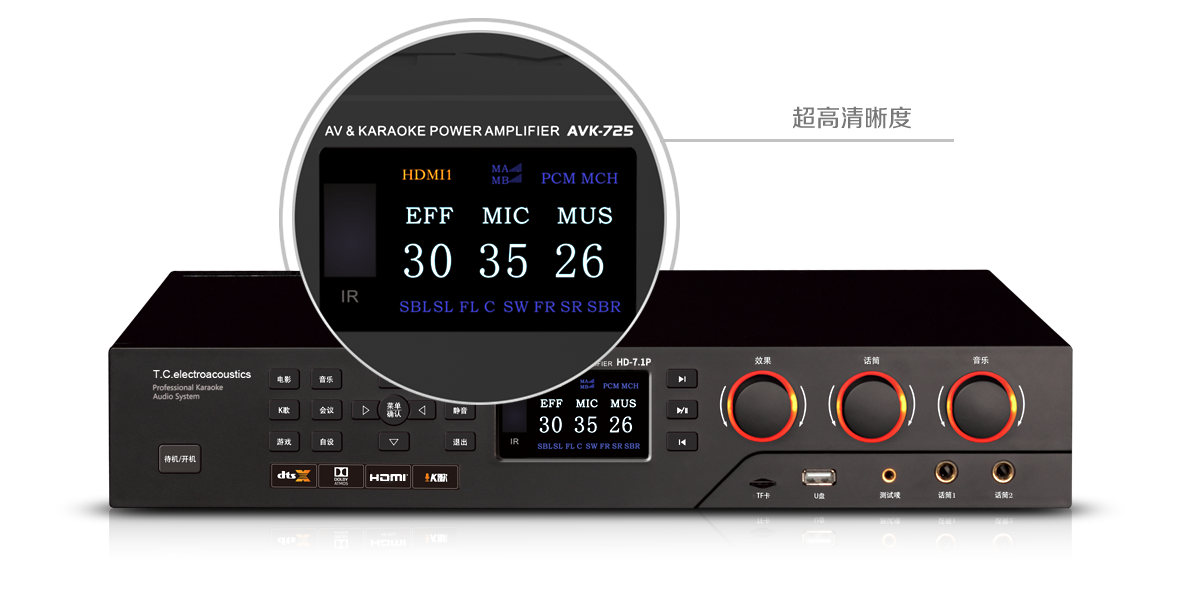

| 8、顯示區域：顯示部分菜單及狀態 |
17、話筒總音量調節旋鈕 |
| 9、下一首 |
18、音樂總音量調節旋鈕 |

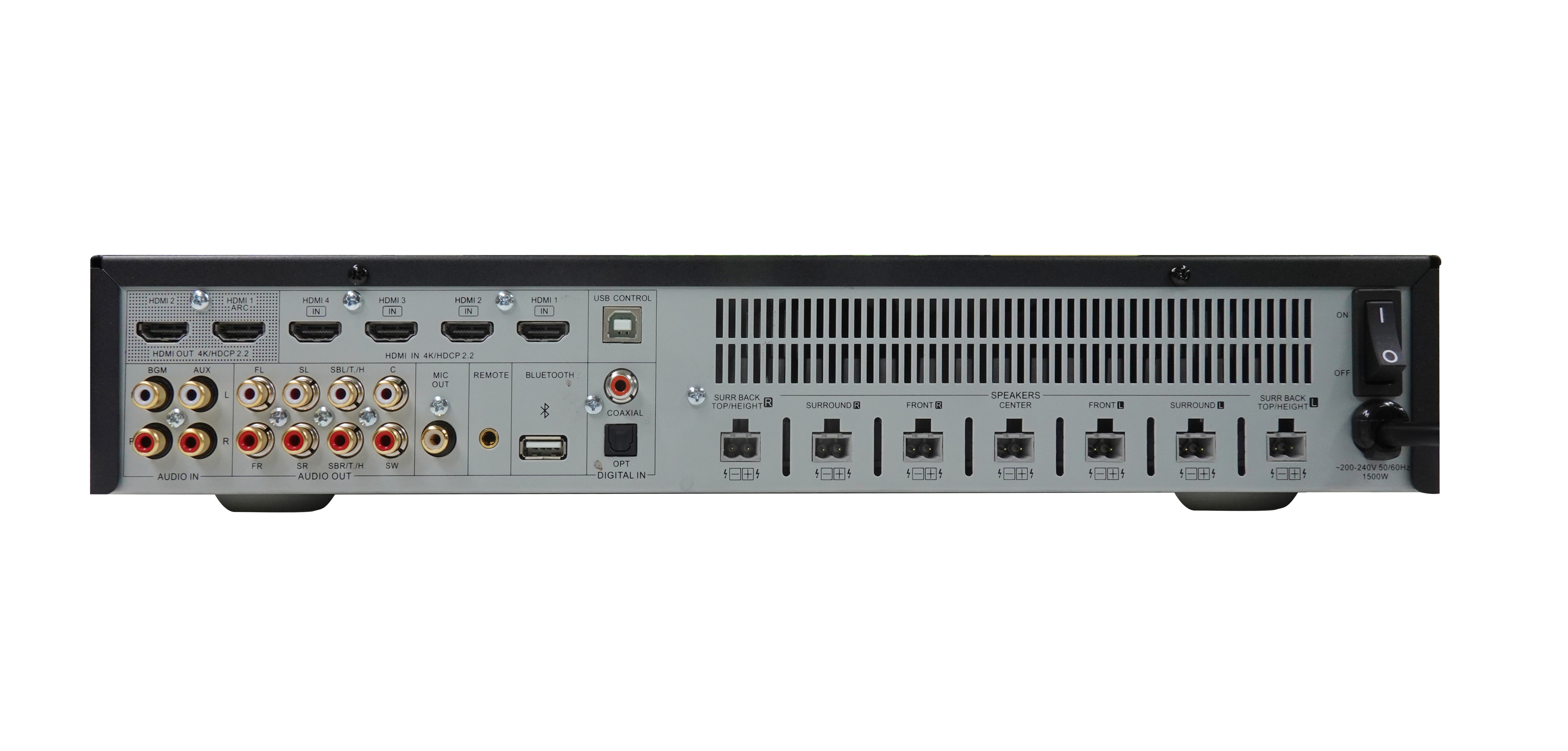

*后面板說明:
1、AUX/BGM輸入接口: 模擬音頻輸入
2、音頻輸出通道
3、HDMI輸出接口
4、HDMI輸入接口
5、評分輸出接口
6、紅外遙控接口
7、藍牙調試板輸出接口/RS232串口
8、音頻同軸/光纖輸入接口
9、PC調試接口
10、散熱出風口: 保持通風，切勿覆蓋遮擋出風口
11、音箱輸出接口: 連接音箱輸出功率信號
12、電源開關: 電源總開關
*連接方式示意圖:
